产品技术 / Rear-door heat exchanger / liquid-to-air CDU

后门换热与液气CDU

两种方案都常出现在改造项目里，但热量方向不同：后门换热把热风中的热交给水，液气CDU把冷板回路中的热交给房间空气。

深度研究 · 中国 / 北美 / 欧洲 / 东南亚 · 内容与数据口径截至 2026-10-25

01 / 结构与热量

先看热量如何离开芯片

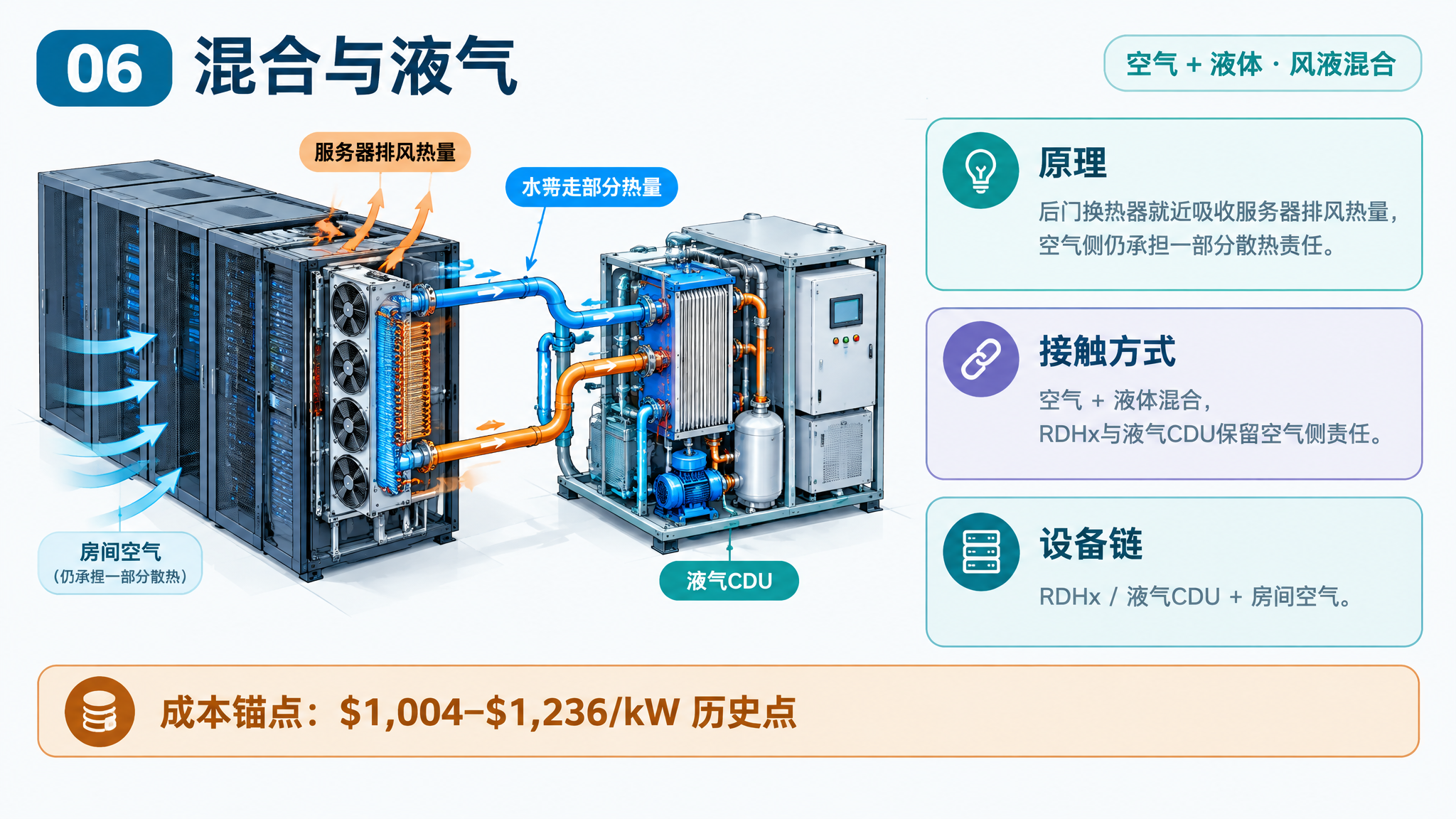

后门换热与液气CDU技术路线示意图
ImageGen 示意：真实设备与供液/回液管道；非施工图，最终以型号 P&ID 和现场验收为准。
接触方式RDHx冷却机架排风；液气CDU把液体热量交回机房空气
相态通常为单相换热，具体机型另查
介质批准的水基回路；服务器侧可有独立冷板回路
02 / 部件拆解

点开部件，看功能、风险与服务动作

01 / COMPONENT服务器空气侧RDHx先由空气带走芯片热量展开服务拆解 ＋

故障点风量不足、回流和热点

服务动作查风道、风机和机柜热图

交付证据风量与进出风温度

02 / COMPONENT后门水盘管热空气经门体把热量传给水展开服务拆解 ＋

故障点门体负载、凝露、软管受力

服务动作验收门铰链、软管和露点控制

交付证据机械检查、检漏及温度趋势

03 / COMPONENT液气CDU的冷板侧冷板液体携热到CDU展开服务拆解 ＋

故障点流量、液质与接口异常

服务动作执行冷板液路专项维护

交付证据液质、流量和接头记录

04 / COMPONENT液气CDU空气侧把液体热量排回机房空气展开服务拆解 ＋

故障点房间空调容量不足

服务动作同时验收CDU与机房散热

交付证据房间热平衡与负载记录

05 / COMPONENT协同控制匹配水、风、露点与负载展开服务拆解 ＋

故障点控制冲突、局部凝露

服务动作联调双方控制与故障恢复

交付证据点表、联锁与运行基线

03 / 设备与成本

设备链与美国成本锚点

01芯片
02空气或冷板
03RDHx/液气CDU
04设施冷却
05室外
历史项目点，低可比

$1,004–$1,236 / kW（2011 RDHx案例）

历史177柜项目总资本口径；当前门体、供水温度和机柜型号必须重新询价

成本依据 [USC07] [S31]
RDHx系统约$1,004–$1,236 / kW2011美国项目总资本案例，含项目边界
后门 + 歧管 / RPU未公开统一单价门体容量、供水温度和是否独立回路决定价格
液气CDU按容量询价房间空气侧能力不能省略

读法：公开锚点用于早期预算和工作包拆分；不同功率、冗余、工质、城市和施工边界会显著改变价格，最终以BOM、RFQ和合同范围为准。

04 / 选型权衡

价值与约束一起看

适配价值

RDHx可沿用风冷服务器，减少服务器内部改造。

展开逐项比较
  • 液气CDU适合暂时没有设施水接口的液冷IT部署。
  • 可与冷板形成混合架构，分阶段建设。

主要约束

RDHx仍依赖芯片至空气的散热路径，不能解决所有GPU热点限制。

展开逐项比较
  • 液气CDU不会让热量消失：房间CRAC/CRAH能力和电源必须足够。
  • 后门重量、门铰链、软管弯曲、露点与气流阻力均影响维护。
05 / 服务接力

从交付，到维护和恢复

01安装展开工作与验收凭证 ＋

检查门体/机柜匹配或液气设备进排风，并保留服务通道。

留存证据
结构与流量核验、现场热平衡

02调试展开工作与验收凭证 ＋

同步测试空气与液体性能，观察开门/风机故障影响。

留存证据
风量、温湿度/露点、液侧及联锁记录

03保养展开工作与验收凭证 ＋

清洁换热面，检查风机、铰链、软管及接头。

留存证据
巡检、过滤与趋势记录

04维修展开工作与验收凭证 ＋

保证替代散热/IT降载条件后更换批准组件。

留存证据
临时散热方案、复测和业务确认

比较全部技术路线 · 查看交付资料与工具

本页依据与核验范围

[S09] [S31] [T16] [P02] [USC07]

核验截止 2026-10-25。来源链接区分官方规定、法定披露、厂商声明、研究机构估计和研究判断。国家页是首单前筛查与资料准备清单，最终适用性需落到城市、设备、介质、作业及签约主体。
