产品技术 / Single-phase immersion

单相浸没液冷

浸没把“冷却对象”从少数芯片扩展到整机内的多种部件，也把维护动作变成了液体、吊装和IT硬件共同参与的作业。

深度研究 · 中国 / 北美 / 欧洲 / 东南亚 · 内容与数据口径截至 2026-10-25

01 / 结构与热量

先看热量如何离开芯片

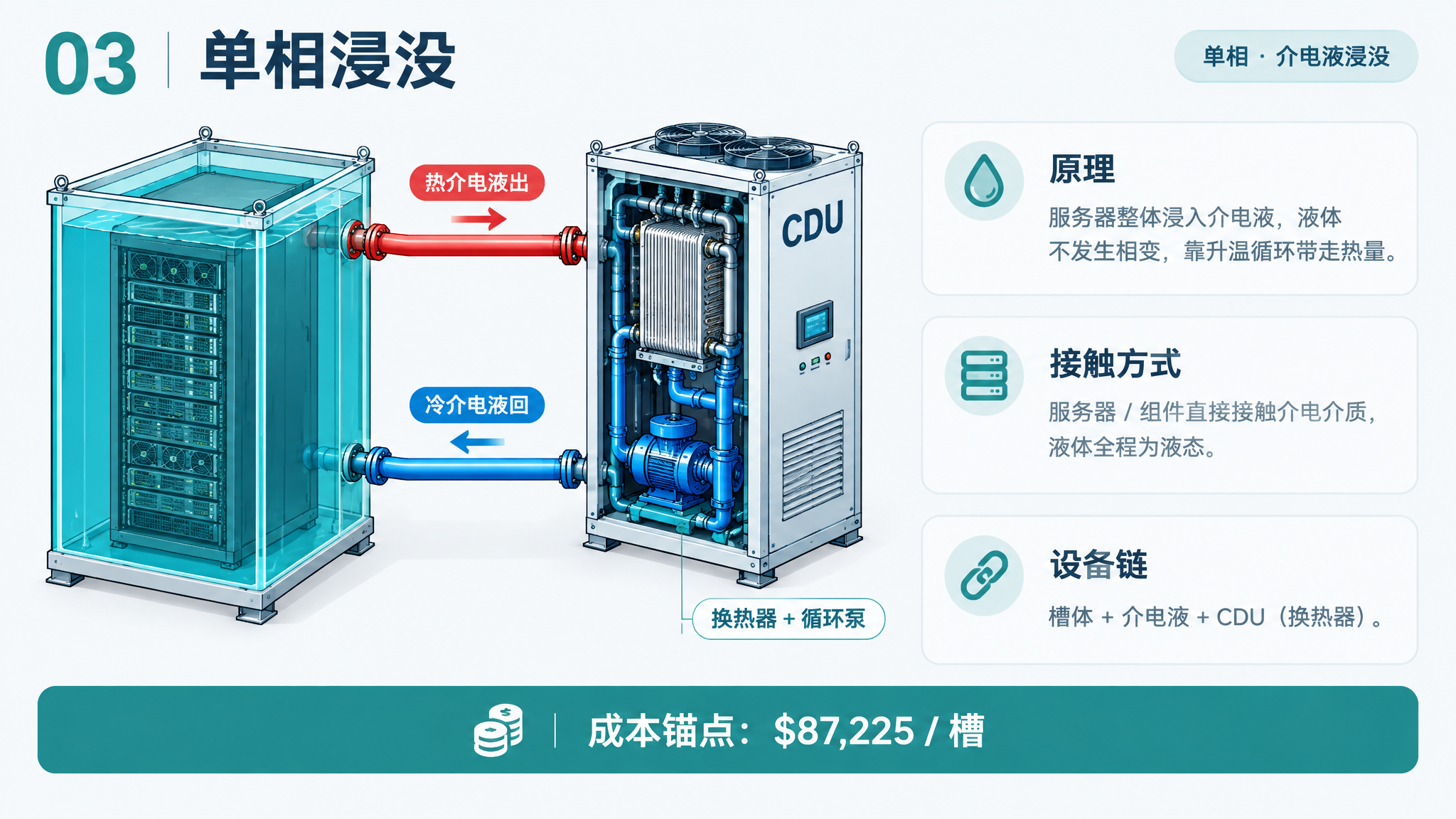

单相浸没液冷技术路线示意图
ImageGen 示意：真实设备与供液/回液管道；非施工图，最终以型号 P&ID 和现场验收为准。
接触方式服务器或板卡浸入绝缘液；与材料直接接触
相态液体保持液态，靠自然或强制循环移热
介质经系统与IT共同验证的介电油/合成工质
02 / 部件拆解

点开部件，看功能、风险与服务动作

01 / COMPONENT浸没槽与服务器兼容电子组件浸在介电液中展开服务拆解 ＋

故障点材料不相容、密封或污染

服务动作核验服务器清单与材料批准

交付证据兼容性声明、资产与工质批次

02 / COMPONENT单相介电液不沸腾，通过循环携热展开服务拆解 ＋

故障点粘度变化、污染与吸湿

服务动作采样、过滤；按判据补充或更换

交付证据检测趋势、损耗与废液交接

03 / COMPONENT循环单元把热液送往换热器展开服务拆解 ＋

故障点流量不足、气阻与泵故障

服务动作核查循环、过滤和备用状态

交付证据流量、压差和维护记录

04 / COMPONENT换热单元把热量传给设施回路展开服务拆解 ＋

故障点换热衰减、设施流量不足

服务动作两侧热工与水力验收

交付证据温差、负载与设施接口记录

05 / COMPONENT维护与吊装取出、沥液、运输与返修展开服务拆解 ＋

故障点滴漏、承重和保修失效

服务动作执行获批吊装、沥液与RMA流程

交付证据吊装检查、工单及保修确认

03 / 设备与成本

设备链与美国成本锚点

01电子器件
02介电液槽
03循环/换热器
04设施回路
05室外
公开模型点

$87,225 / 槽（含液体 + PDU）

单相浸没槽设备；不含建筑改造、服务器迁移和整站冷源

成本依据 [USC06]
42U单相浸没槽$87,225 / 槽含介电液与PDU的公开模型点
单相介电液$17.50 / L补液/换液的材料锚点
单相安装$500,000 / MW系统级安装预算

读法：公开锚点用于早期预算和工作包拆分；不同功率、冗余、工质、城市和施工边界会显著改变价格，最终以BOM、RFQ和合同范围为准。

04 / 选型权衡

价值与约束一起看

适配价值

可覆盖更多器件的热量，并减少服务器风扇依赖。

展开逐项比较
  • 适合专门设计的高密度、边缘及特殊环境系统。
  • 不依赖沸腾控制，但仍需持续管理介质和材料老化。

主要约束

TIM、标签、线缆、密封、光学接口和存储介质需要兼容确认。

展开逐项比较
  • 槽体重量、检修吊装通道、排液暂存与污染控制影响现场改造。
  • IT保修与液冷系统保修必须共同确认；浸入液体不自动保留原保修。
05 / 服务接力

从交付，到维护和恢复

01安装展开工作与验收凭证 ＋

核验地板/点载荷、吊装、二次围护和批准服务器BOM。

留存证据
结构核验、兼容声明、介质批次

02调试展开工作与验收凭证 ＋

测试液位、流动均匀性、热点温度和设施侧换热。

留存证据
温度分布、保护联锁、满载报告

03保养展开工作与验收凭证 ＋

检查液体理化状态、材料变化、过滤与液位。

留存证据
采样记录、耗液平衡及外观检查

04维修展开工作与验收凭证 ＋

按程序起吊、滴液/清洁、转运维修并恢复液位。

留存证据
污染控制、起吊检查、部件RMA与复测

比较全部技术路线 · 查看交付资料与工具

本页依据与核验范围

[T07] [T09] [S10] [USC06]

核验截止 2026-10-25。来源链接区分官方规定、法定披露、厂商声明、研究机构估计和研究判断。国家页是首单前筛查与资料准备清单，最终适用性需落到城市、设备、介质、作业及签约主体。
