产品技术 / Single-phase direct-to-chip

单相冷板液冷

这是当前AI集群最主要的液冷路线。服务价值集中在密集接头、洁净流道、水力分配、介质管理与控制联锁；服务器维修和设施施工在CDU及机柜接口相遇。

深度研究 · 中国 / 北美 / 欧洲 / 东南亚 · 内容与数据口径截至 2026-10-25

01 / 结构与热量

先看热量如何离开芯片

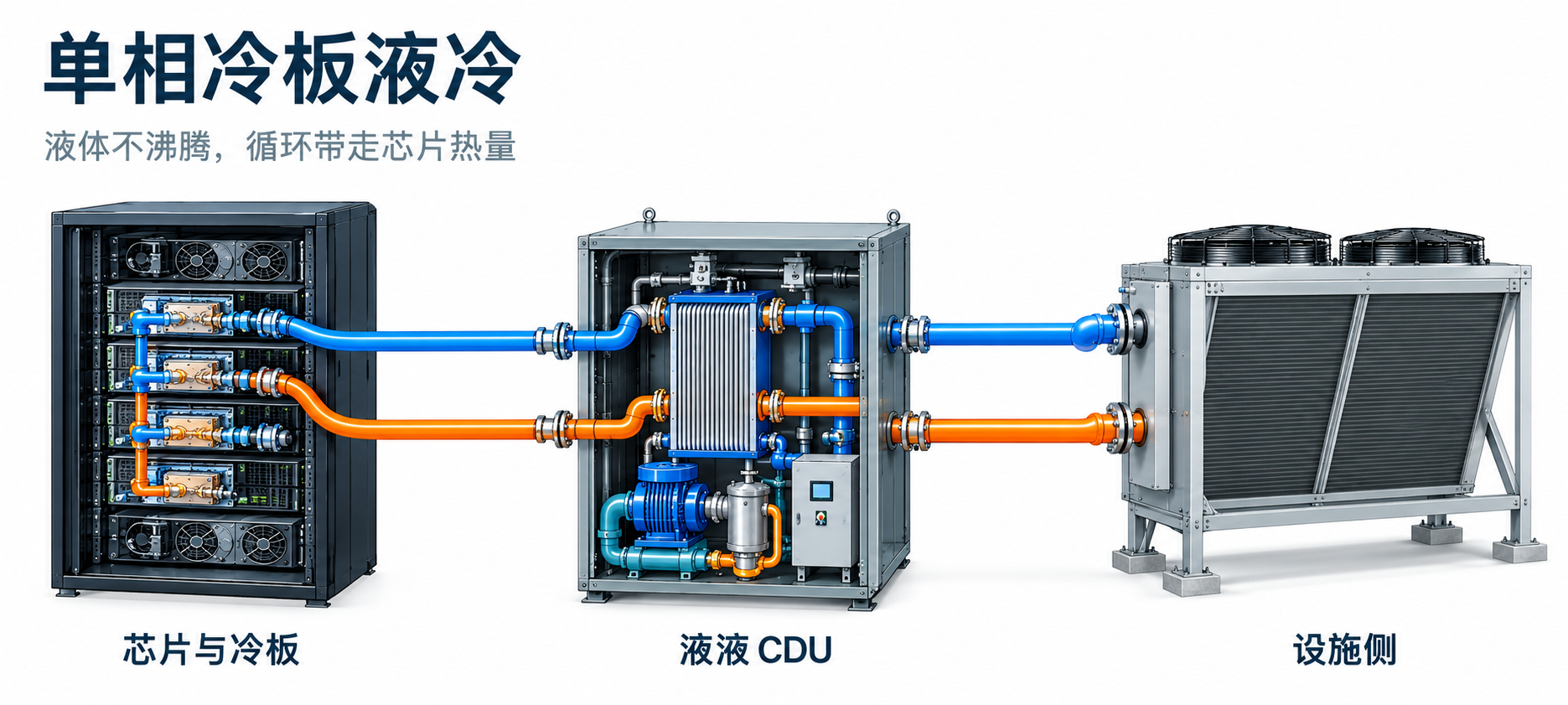

单相冷板液冷技术路线示意图
ImageGen 示意：真实设备与供液/回液管道；非施工图，最终以型号 P&ID 和现场验收为准。
接触方式液体在封闭冷板内，与电子器件隔壁换热
相态不沸腾，靠显热升温带走热量
介质经OEM批准的水基或水/丙二醇工质
02 / 部件拆解

点开部件，看功能、风险与服务动作

01 / COMPONENT冷板与热界面把芯片热量传给流体展开服务拆解 ＋

故障点接触不良、流道堵塞

服务动作按OEM工序装配；禁止自行研磨或拆内部流道

交付证据扭矩、热界面材料与温差基线

02 / COMPONENT快接与歧管分配供液与热回液展开服务拆解 ＋

故障点密封损坏、误配、颗粒污染

服务动作核对型号配对；洁净连接并检漏

交付证据接头批次、配对与检漏记录

03 / COMPONENTCDU泵与过滤建立流量和可用压差展开服务拆解 ＋

故障点气阻、泵异常、滤芯压差升高

服务动作排气、水力平衡、按判据维护

交付证据流量、压差、冗余切换趋势

04 / COMPONENT液液换热器隔开设施水与技术冷却液展开服务拆解 ＋

故障点换热不足、污堵或串液

服务动作检查两侧温压与换热温差

交付证据FWS/TCS基线及清洁记录

05 / COMPONENT工质与控制稳定液质并保护系统展开服务拆解 ＋

故障点腐蚀、污染、露点风险

服务动作采样、告警与联锁验证

交付证据液样链、SDS、告警测试表

03 / 设备与成本

设备链与美国成本锚点

01芯片/封装
02TIM与冷板
03TCS管路
04CDU
05FWS/室外
公开案例点

$22,388–$25,000 / 柜

液冷设备硬件；不含服务器/GPU、建筑主干管和冷站

成本依据 [USC01] [USC06]
Topaz直接液冷柜$22,388 / 柜CEC公开商业案例；柜级价含RackCDU
冷板 + 歧管 + PDU$25,000 / 柜2024美国36MW成本模型
DTC安装$577,000 / MW系统级安装预算，不是设备采购价

读法：公开锚点用于早期预算和工作包拆分；不同功率、冗余、工质、城市和施工边界会显著改变价格，最终以BOM、RFQ和合同范围为准。

04 / 选型权衡

价值与约束一起看

适配价值

适合标准机架和既有IT维护组织；设备族与OEM生态广。

展开逐项比较
  • 冷板、泵、换热器等路径清楚，容易形成可重复的安装与PM工作包。
  • 温水及更精细的流道设计继续扩大性能空间，不能用2023年的固定功率上限判断。

主要约束

服务器是否需要残余风冷取决于具体平台；100%液冷是型号属性。

展开逐项比较
  • 微通道对颗粒、腐蚀产物和空气敏感，不能直接接建筑脏水。
  • 更高供水温度不代表任意地区都能取消冷水机组。
05 / 服务接力

从交付，到维护和恢复

01安装展开工作与验收凭证 ＋

识别FWS/TCS、供回液、接头族和额定边界；实施分段洁净施工。

留存证据
P&ID、接头追溯、扭矩/检漏及清洁度记录

02调试展开工作与验收凭证 ＋

充液排气、水力平衡、泵冗余切换、液侧与残余空气侧带载验证。

留存证据
批准测试矩阵、趋势曲线、失效/恢复记录

03保养展开工作与验收凭证 ＋

按具体配方检查液质、过滤压差、密封及泵状态。

留存证据
采样链、液质报告、趋势与校准记录

04维修展开工作与验收凭证 ＋

先执行EOP与局部隔离；按授权更换FRU，再热工与IT复测。

留存证据
序列号、RMA、复测与客户业务确认

比较全部技术路线 · 查看交付资料与工具

本页依据与核验范围

[S01] [S02] [S03] [S04] [S05] [T04] [T06] [USC01] [USC06]

核验截止 2026-10-25。来源链接区分官方规定、法定披露、厂商声明、研究机构估计和研究判断。国家页是首单前筛查与资料准备清单，最终适用性需落到城市、设备、介质、作业及签约主体。
