产品技术 / Spray / microjets / chassis-level cooling

喷淋、微射流与机箱级液冷

2023文章的“喷淋”仍有参考价值，但英文市场还常见microjets与precision liquid cooling。三者不能只按中文名称合并为同一种安装和维修业务。

深度研究 · 中国 / 北美 / 欧洲 / 东南亚 · 内容与数据口径截至 2026-10-25

01 / 结构与热量

先看热量如何离开芯片

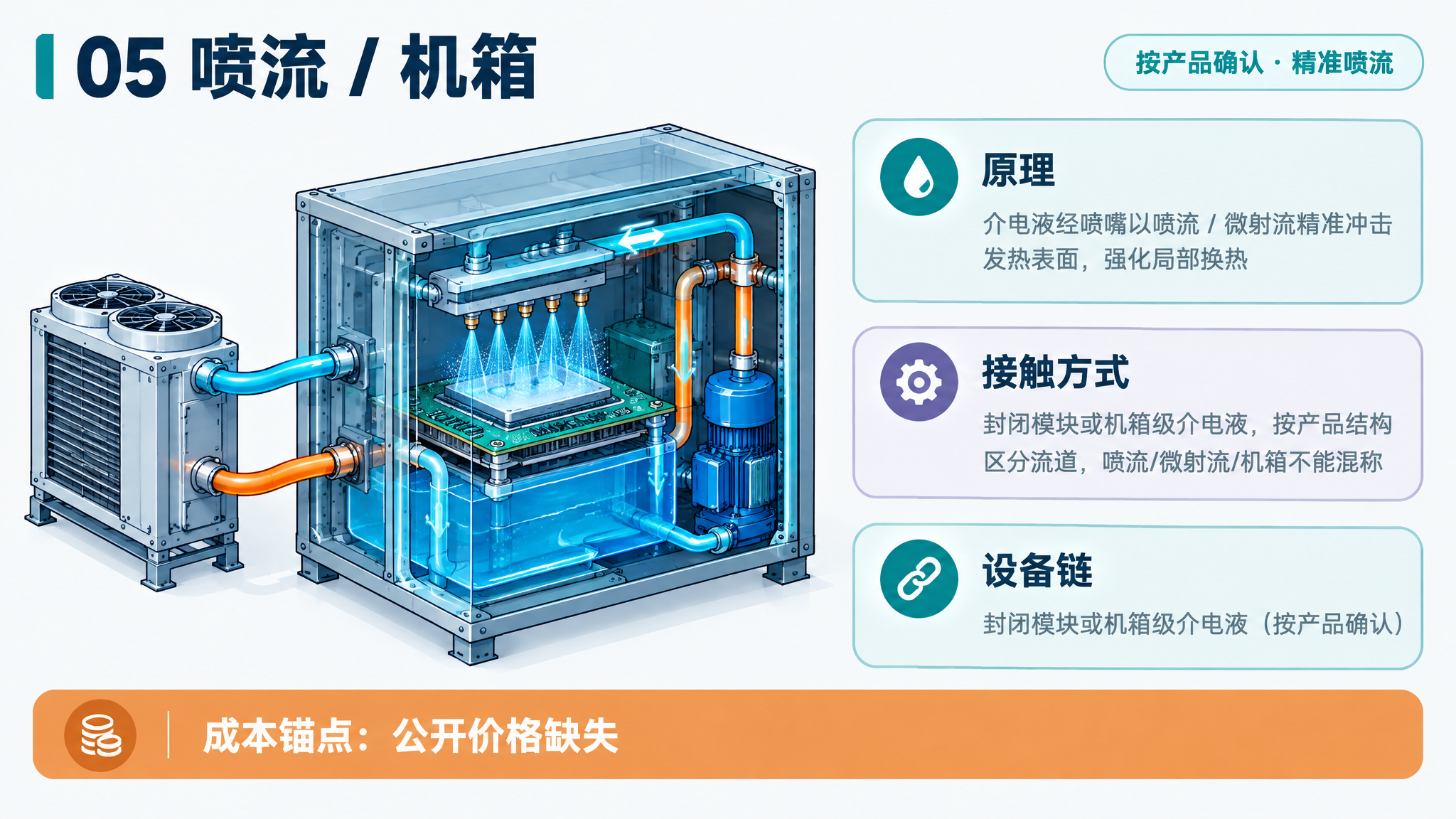

喷淋、微射流与机箱级液冷技术路线示意图
ImageGen 示意：真实设备与供液/回液管道；非施工图，最终以型号 P&ID 和现场验收为准。
接触方式开放喷淋、封闭模块微射流、密封机箱定向流动是不同结构
相态可单相，也可两相；“喷”不自动意味着相变
介质取决于是否直接接触电子器件及产品设计
02 / 部件拆解

点开部件，看功能、风险与服务动作

01 / COMPONENT喷嘴 / 微射流在目标换热面定向供液展开服务拆解 ＋

故障点喷口堵塞、分布不均

服务动作核对产品结构及供液条件

交付证据产品图、压差与热响应记录

02 / COMPONENT封闭换热模块水基微射流可封在模块内部展开服务拆解 ＋

故障点密封破坏、热界面失效

服务动作按批准FRU更换，不擅拆流道

交付证据组件序列号与装配记录

03 / COMPONENT机箱级介电液另一类产品直接接触兼容部件展开服务拆解 ＋

故障点与开放喷淋/水基模块混用

服务动作逐产品确认介质和维修方法

交付证据介质、兼容性与保修批准

04 / COMPONENT循环与过滤维持喷流和液体洁净度展开服务拆解 ＋

故障点颗粒污染、流量衰减

服务动作过滤、采样与运行基线检查

交付证据粒子/液质及压差趋势

05 / COMPONENT热量出口把机箱或模块热量送往设施展开服务拆解 ＋

故障点换热能力与负载不匹配

服务动作联调液路、换热与控制

交付证据带载验收与告警测试

03 / 设备与成本

设备链与美国成本锚点

01热源
02定向流体
03集液/回流
04换热单元
05设施散热
公开价格缺失

喷嘴 / 微射流 / 机箱级：需按产品询价

名称相同但结构不同，不能套用冷板或浸没单价

成本依据 [T11] [T12]
定向流体模块未公开统一单价喷嘴、微射流板或密封机箱要分开报价
泵 + 过滤 + 回流按BOM询价压差、洁净等级和冗余决定成本
热量出口按系统集成询价换热器、工质和控制不能漏算

读法：公开锚点用于早期预算和工作包拆分；不同功率、冗余、工质、城市和施工边界会显著改变价格，最终以BOM、RFQ和合同范围为准。

04 / 选型权衡

价值与约束一起看

适配价值

定向把流体送到热点，可针对不均匀热流做设计。

展开逐项比较
  • 封闭微射流可作为冷板内部结构创新；机箱级方案可覆盖更多器件。
  • 为边缘节点和特殊形态设备提供与标准槽式浸没不同的选择。

主要约束

喷嘴堵塞、润湿分布、过滤等级和供液压差成为重点。

展开逐项比较
  • 机箱级介电液与外部TCS可能隔离，不能从外部接口猜内部介质。
  • 不要把JetCool模块内部射流描述为向裸主板直接喷洒水。
05 / 服务接力

从交付，到维护和恢复

01安装展开工作与验收凭证 ＋

确认三种结构中具体哪一种，锁定介质接触面及换热边界。

留存证据
剖面图、内部BOM、工质兼容与授权

02调试展开工作与验收凭证 ＋

检查供液分布、热点温度、喷嘴/流道压差与回流。

留存证据
分布验证、热点温度及失效记录

03保养展开工作与验收凭证 ＋

执行OEM过滤、污染检查与喷嘴/流道状态检查。

留存证据
压差趋势、过滤耗材和清洁记录

04维修展开工作与验收凭证 ＋

通常整件或模块替换；精细流道不做未经授权的现场改造。

留存证据
模块序列号、RMA与功能测试

比较全部技术路线 · 查看交付资料与工具

本页依据与核验范围

[T11] [T12] [T15] [T13]

核验截止 2026-10-25。来源链接区分官方规定、法定披露、厂商声明、研究机构估计和研究判断。国家页是首单前筛查与资料准备清单，最终适用性需落到城市、设备、介质、作业及签约主体。
