产品技术 / Two-phase direct-to-chip

两相冷板液冷

它沿用冷板的装配形态，却改变了回路的热力学与维修方法。Accelsius等已有商业产品，但大型园区签约或设计容量仍应与实际验收投运区分。

深度研究 · 中国 / 北美 / 欧洲 / 东南亚 · 内容与数据口径截至 2026-10-25

01 / 结构与热量

先看热量如何离开芯片

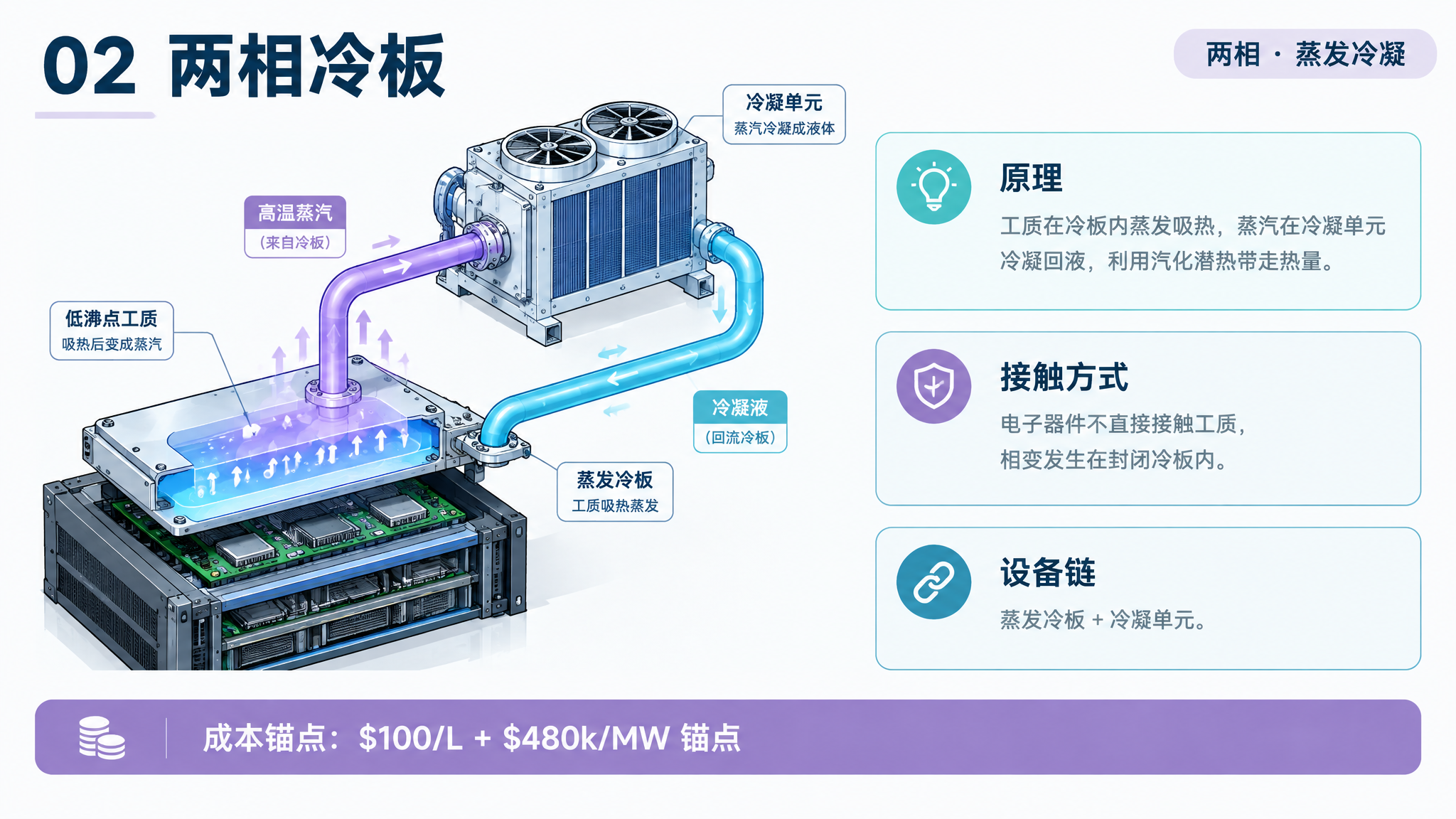

两相冷板液冷技术路线示意图
ImageGen 示意：真实设备与供液/回液管道；非施工图，最终以型号 P&ID 和现场验收为准。
接触方式介质在冷板内蒸发，通常不直接触及电子器件
相态蒸发吸热，冷凝放热；并非所有两相系统都有压缩机
介质按具体产品批准的低沸点介电工质/制冷剂
02 / 部件拆解

点开部件，看功能、风险与服务动作

01 / COMPONENT蒸发冷板工质在芯片附近相变吸热展开服务拆解 ＋

故障点分配不均、干涸或局部过热

服务动作按型号确认充注与供液条件

交付证据温压窗口与负载测试记录

02 / COMPONENT供回液管路输送液体与汽液回流展开服务拆解 ＋

故障点泄漏、压降或回流受阻

服务动作检查管径、接头、布置和密封

交付证据安装图、检漏与回路记录

03 / COMPONENT冷凝单元蒸气放热后变回液体展开服务拆解 ＋

故障点冷凝能力不足、设施侧异常

服务动作验证热量出口及控制逻辑

交付证据两侧温度、压力与负载曲线

04 / COMPONENT工质管理保持规定充注量与纯度展开服务拆解 ＋

故障点混入空气、污染或工质损耗

服务动作使用指定回收/充注工具

交付证据介质身份、SDS、回收与充注量

05 / COMPONENT保护与控制保持产品运行区间展开服务拆解 ＋

故障点传感器异常、保护失效

服务动作验证告警、联锁与异常恢复

交付证据测试矩阵及恢复签字

03 / 设备与成本

设备链与美国成本锚点

01芯片
02蒸发冷板
03汽液回路
04冷凝单元
05设施散热
公开锚点，非专属报价

单项价格未公开；$100/L + $480k/MW

两相冷板需按工质、压力、冷凝和OEM授权询价

成本依据 [USC06]
两相冷板与冷凝单元未公开统一单价配置、工质和压力等级决定价格
两相工质$100 / L公开模型中的两相工质锚点
两相安装$480,000 / MW两相系统级安装预算，不能当冷板设备价

读法：公开锚点用于早期预算和工作包拆分；不同功率、冗余、工质、城市和施工边界会显著改变价格，最终以BOM、RFQ和合同范围为准。

04 / 选型权衡

价值与约束一起看

适配价值

利用潜热，有机会以较低质量流量处理高热流密度。

展开逐项比较
  • 保留机架形态；适合已验证CPU/GPU平台的定向部署。
  • 介电工质可降低导电性风险，但不能保证泄漏无害。

主要约束

关注充注量、压力、汽液分配、启动与干涸裕量，不能套用水系统排气方法。

展开逐项比较
  • 工质供应、GWP、SDS、材料相容性与当地制冷剂监管须逐项确认。
  • 节能和总成本优势依赖比较基线、工况和维护设计，不能照搬营销百分比。
05 / 服务接力

从交付，到维护和恢复

01安装展开工作与验收凭证 ＋

使用批准的冷板、汽液管径、密封与连接方法。

留存证据
工质SDS、材料兼容表、压力等级与P&ID

02调试展开工作与验收凭证 ＋

按OEM程序完成密封、充注、压力温度及多支路热负载验证。

留存证据
充注与回收质量记录、控制曲线

03保养展开工作与验收凭证 ＋

查工质库存、泄漏、冷凝性能及支路异常。

留存证据
工质台账、泄漏与性能记录

04维修展开工作与验收凭证 ＋

由适用持证/授权人员处理工质，完成回收与批准的复机程序。

留存证据
资格、回收去向、复测与保修判定

比较全部技术路线 · 查看交付资料与工具

本页依据与核验范围

[T08] [M01] [S23] [S18] [USC06]

核验截止 2026-10-25。来源链接区分官方规定、法定披露、厂商声明、研究机构估计和研究判断。国家页是首单前筛查与资料准备清单，最终适用性需落到城市、设备、介质、作业及签约主体。
